Какие размеры корпуса
Apr 02, 2026
Корпус API 5CTимеет внешний диаметр в диапазоне от 114,3 мм до 508 мм и толщину стенки обычно от 3,18 мм до 22,2 мм. Доступны длины трех классов: R1 (4,88–7,62 м), R2 (7,62–10,36 м) и R3 (более 10,36 м).
Эти размеры должны соответствовать последним техническим спецификациямAPI СПЕЦ 5CT, версия 11 (выпущена в декабре 2023 г.), опубликованная Американским институтом нефти (API), для обеспечения безопасного использования в глубоких, сверх-глубоких скважинах и в агрессивных средах.
Спецификация внешнего диаметра (НД) корпуса API 5CT
| Номинальный размер (дюймы) | Внешний диаметр (дюймы) | Внешний диаметр (мм) |
| 4 1/2" | 4.500 | 114.30 |
| 5" | 5.000 | 127.00 |
| 5 1/2" | 5.500 | 139.70 |
| 6 5/8" | 6.625 | 168.28 |
| 7" | 7.000 | 177.80 |
| 7 5/8" | 7.625 | 193.68 |
| 8 5/8" | 8.625 | 219.08 |
| 9 5/8" | 9.625 | 244.48 |
| 10 3/4" | 10.750 | 273.05 |
| 11 3/4" | 11.750 | 298.45 |
| 13 3/8" | 13.375 | 339.72 |
| 16" | 16.000 | 406.40 |
| 18 5/8" | 18.625 | 473.08 |
| 20" | 20.000 | 508.00 |
API 5CT Толщина стенки корпуса (WT) и вес
| наружный диаметр (дюйм) | Общий номинальный вес (фунты/футы) | Толщина стенки (мм) |
| 4 1/2" | 9.50 / 11.60 / 13.50 | 5.21 / 6.35 / 7.37 |
| 5 1/2" | 15.50 / 17.00 / 20.00 / 23.00 | 6.71 / 7.52 / 8.94 / 10.59 |
| 7" | 23.00 / 26.00 / 29.00 / 32.00 / 35.00 | 8.05 / 9.19 / 10.36 / 11.51 / 12.65 |
| 9 5/8" | 36.00 / 40.00 / 43.50 / 47.00 / 53.50 | 8.94 / 10.03 / 11.05 / 11.99 / 13.84 |
| 13 3/8" | 48.00 / 54.50 / 61.00 / 68.00 / 72.00 | 8.38 / 9.65 / 10.92 / 12.19 / 13.06 |
| 20" | 94.00 / 106.50 / 133.00 | 11.13 / 12.70 / 16.13 |
Диапазоны длины корпуса API 5CT
| Диапазон длины | Диапазон в футах (футах) | Дальность в метрах (м) |
| Диапазон 1 (R1) | 16.0 – 25.0 | 4.88 – 7.62 |
| Диапазон 2 (R2) | 25.0 – 34.0 | 7.62 – 10.36 |
| Диапазон 3 (R3) | 34,0 – Выше | 10.36 – Выше |
Соединения корпуса стандарта API
| Сокр. | Полное имя | Форма резьбы | Ключевые особенности | Основные приложения |
| НТЦ | Короткая круглая резьба | Круглая (V-форма), 8 витков на дюйм | Легко нанести удар и накраситься. Более низкая стоимость. Герметизация зависит от резьбовой смазки. | Неглубокие колодцы, среда с низким-давлением, низкая растягивающая нагрузка. |
| LTC | Длинная круглая резьба | Круглая (V-форма), 8 витков на дюйм | Более длинная резьба, чем у STC; повышенная прочность на разрыв и устойчивость к утечкам. | Скважины средней-глубины; отраслевой стандарт для обычных обсадных труб. |
| БТД | Контрфорсная нить | Трапециевидная, 5 TPI | Превосходная прочность на разрыв и устойчивость к продольному растяжению. Высокая грузоподъемность. | Глубокие скважины, обсадные колонны большого диаметра или тяжелые обсадные колонны. |
Премиум-соединения
| Тип | Ключевые преимущества | Технические характеристики | Распространенные бренды/серии |
| Газ-герметичный | 100% устойчивость к утечкам | Имеет специальныйМеталл-к-металлу (М-М)область уплотнения. | VAM TOP, TenarisHydril Blue, Охотничий тюлень |
| Смыв/полупримыв-смыв | Низкий клиренс/гладкий внешний вид | Внешний диаметр соединения равен или немного превышает внешний диаметр трубы; уменьшает внутрискважинное трение. | VAM FJL, TenarisHydril CS, Клин 513 |
| Высокий крутящий момент | Экстремальная прочность на скручивание | ВключаетКрутящее плечочтобы предотвратить чрезмерную-поточность. | Обсадное бурение, горизонтальные скважины, скважины с большим отходом от вертикали. |

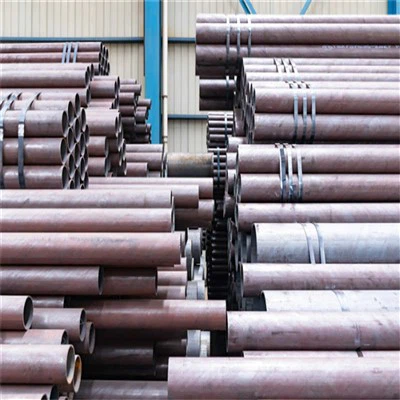

Корпус GNEE API 5CT на складе
Часто задаваемые вопросы
Каков допуск на корпус API?
Коэффициент 0,875 представляет собой допустимый допуск производителя наминус 12,5% на толщину стенкисогласно спецификациям API.
Каков допуск наружного диаметра API 5CT?
Из API 5CT,Допуск наружного диаметра для труб диаметром менее 4,5 дюйма составляет +/- 0.031″ (0,019 мм).. Для размеров 4,5 дюйма и более допуск наружного диаметра составляет +1.00%, -0,5%.
Что такое API 5CT?
API 5CTспецификация, разработанная Американским институтом нефти (API) для материалов обсадных и насосно-компрессорных труб, используемых в нефтегазовой промышленности.. Он включает в себя различные марки, предназначенные для решения различных эксплуатационных и экологических задач.
